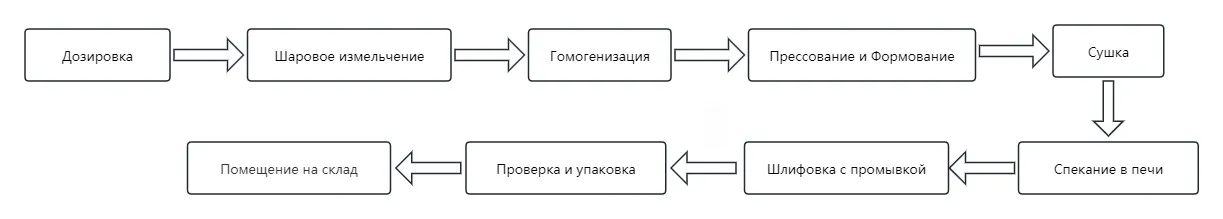

Блок-схема производственного процесса
Дозировка
 |
 |
 |
 |
 |

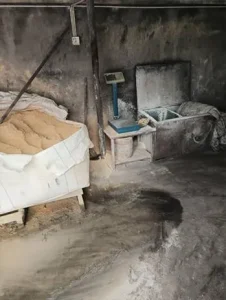

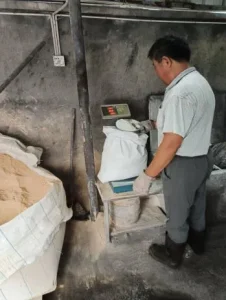

| 1. Проверить вспомогательные материалы. | 2. Свериться с рецептурой. | 3. Проверить весы. | 4. Взвесить материалы. | 5. Доставить материалы. |
Шаровое измельчение
 |
 |
 |
 |

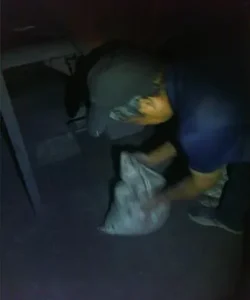

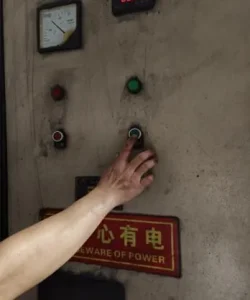

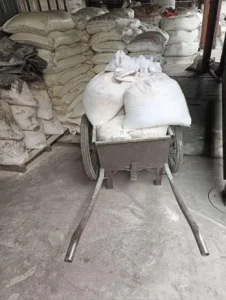

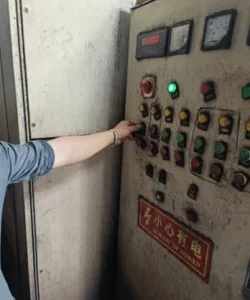

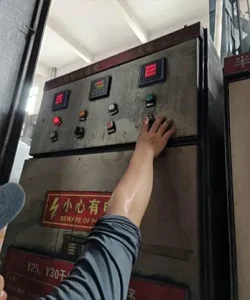

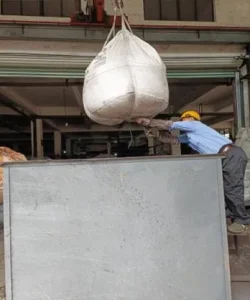

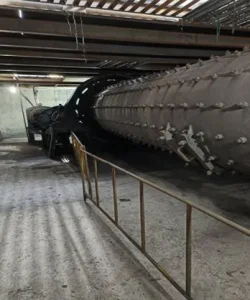

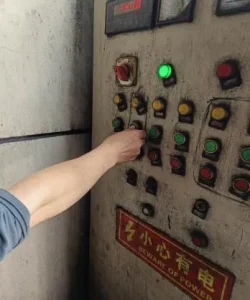

| 1. Проверить шаровую мельницу. | 2. Загрузить сырьё. | 3. Запустить разгрузочную машину. | 4. Запустить главный привод мельницы. |
 |
 |
 |
|
| 5. Запустить машину подачи сырья. | 6. Убрать обрезки материала. | 7. При заполнении бункера остановить оборудование в следующей последовательности: сначала остановить машинуподачи сырья, затем главный привод, и в последнюю очередь — разгрузочную машину. | |
Гомогенизация
 |
 |
 |

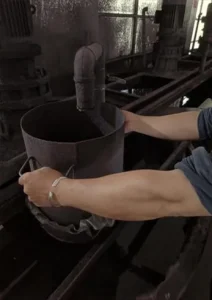

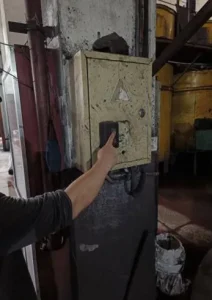

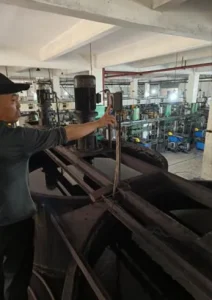

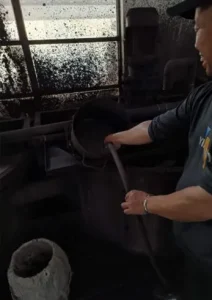

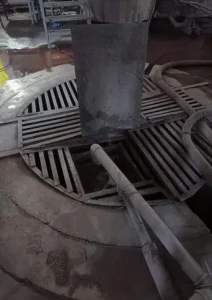

| 1.При разгрузке включить мешалку разгрузочной ёмкости, нажав кнопку пуска, и начать перемешивание. | 2.Сначала взять пробу, проверить плотность пульпы. Если она слишком высокая, открыть водяной клапан для добавления воды, чтобы облегчить разгрузку. | 3.Когда в ёмкости накопится примерно половина материала, подняться на разгрузочную башню и проверить чистоту сита. При необходимости промыть. |
 |
 |
|
| 4.После проверки сита нажать кнопку пуска для разгрузки. Оператору запрещено отлучаться во время процесса.Необходимо постоянно контролировать ход разгрузки. При переполнении или засорении сита простукивать его для помощи в просеивании или остановить оборудование для промывки сита. | 5.При засорении сита или разгрузки одной ёмкости или всей партии материала, необходимо немедленно промыть оба слоя сита, аккуратно их уложить. После завершения разгрузки своевременно выключить насос и мешалку. | |

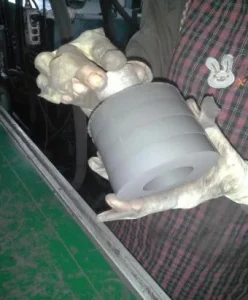

Прессование и Формование
 |
 |
 |
 |

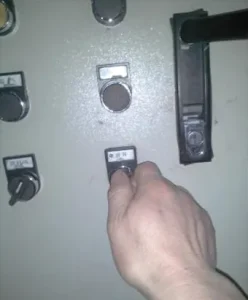

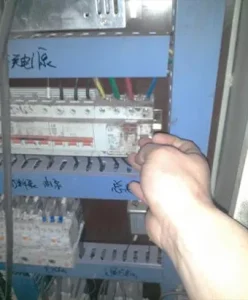

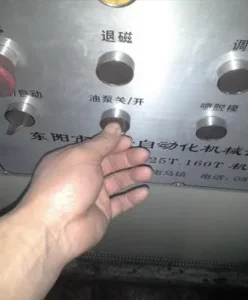

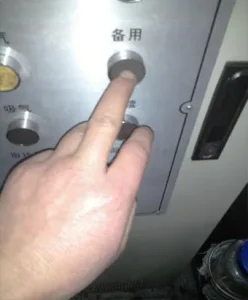

| 1.Включить основное питание, потянув вверх главный выключатель внутри электрического шкафа. | 2.Повернуть выключатель питания на лицевой панели электрического шкафа вправо для открытия питания на манипулятор. | 3.Повернуть выключатель маслонасоса на лицевой панели электрического шкафа в правое положение. | 4.Нажать запасную кнопку на лицевой панели для настройки машины и распыления омыленного масла. |
 |
 |
 |
 |

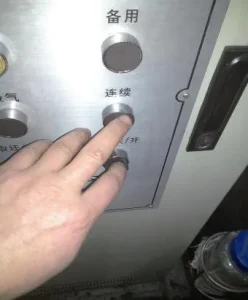

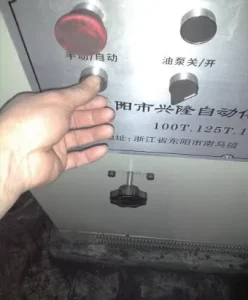

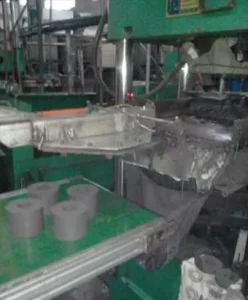

| 5.Перевести переключатель «Ручной/Автоматический» на лицевой панели в автоматический режим. | 6.Нажать кнопку запуска на лицевой панели электрического шкафа для начала работы. | 7.Нажать кнопку непрерывной работы на лицевой панели для поддержания непрерывной работы машины. | 8.Автоматическая подача материала и прессование. |
 |
 |
 |
 |

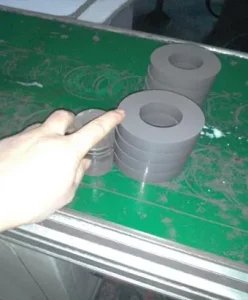

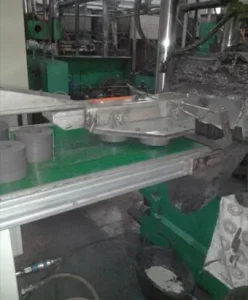

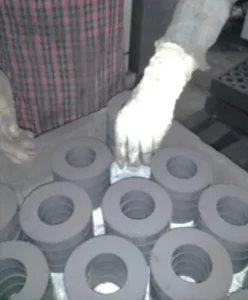

| 9.Автоматическое извлечение заготовки и укладка на конвейерную ленту. | 10.Сравнить заготовку с эталонным образцом для подтверждения высоты сырца. | 11.Снять фаску с заготовок (внешний диаметр∮75 мм и более). | 12.Перевернуть заготовки (внешний диаметр∮70 мм и более) и уложить в деревянный ящик. |
Сушка

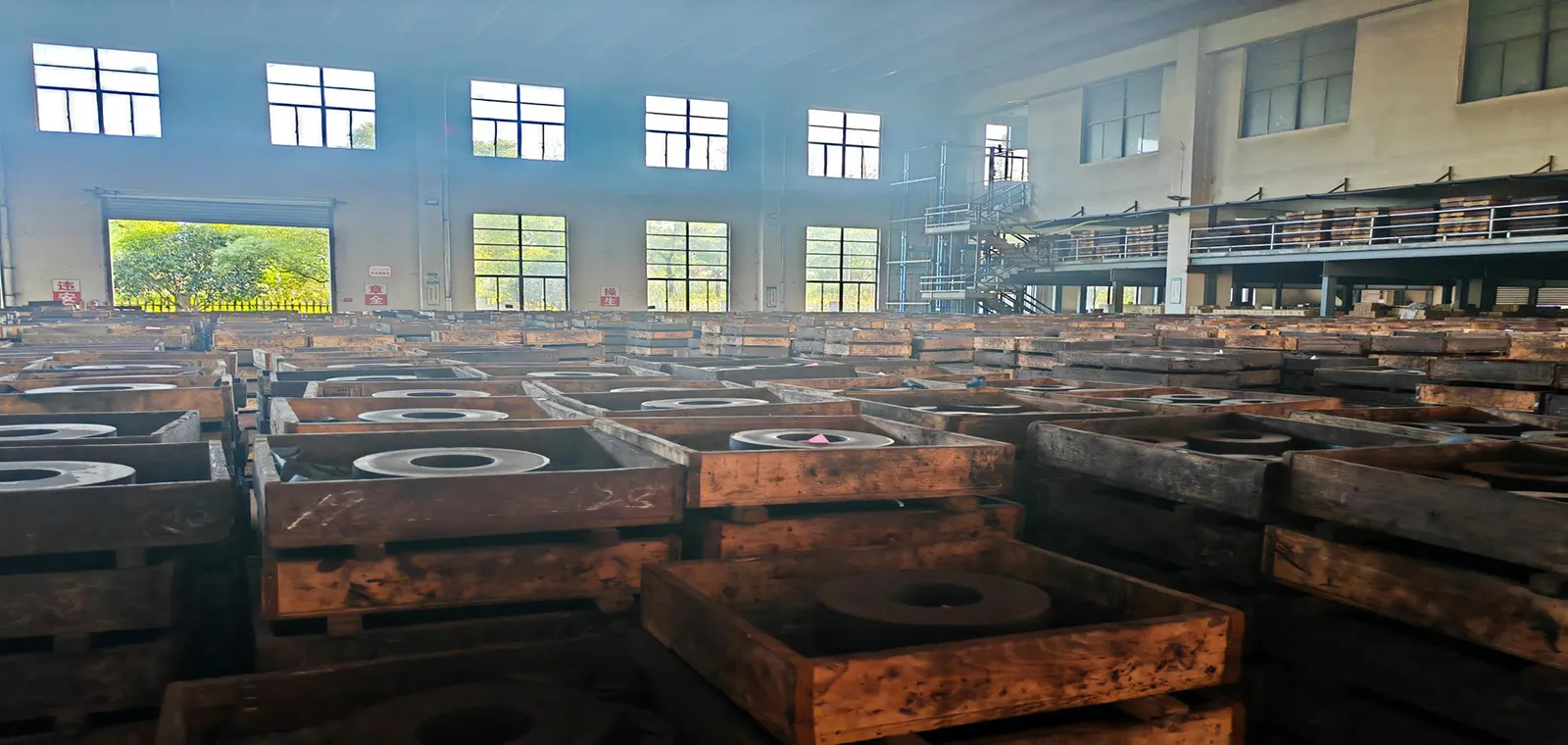

Сушка в статической сушильной зоне

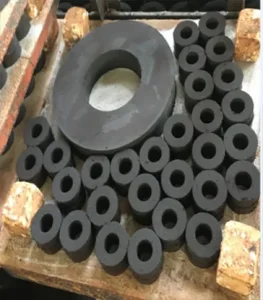

Спекание в печи
 |
 |
 |

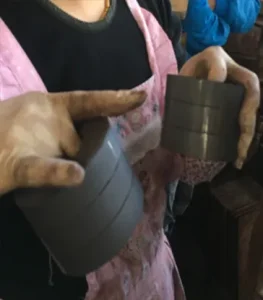

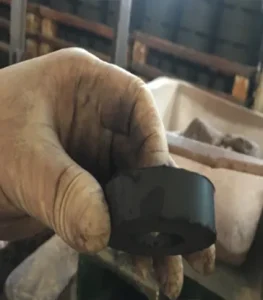

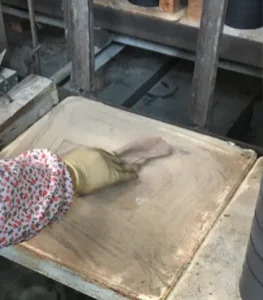

| 1.Уложить полки и равномерно нанести порошок оксида алюминия. Транспортную плиту поднимать устойчиво, опускать плавно, чтобы избежать падения и травм ног. | 2.Проверить изделия. Бракованные изделия отобрать и утилизировать. | 3.Разместить изделия. |
 |
 |
 |

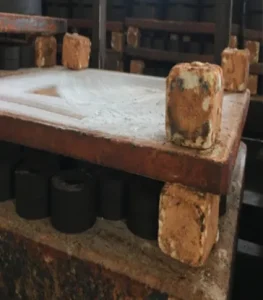

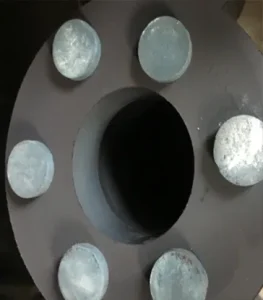

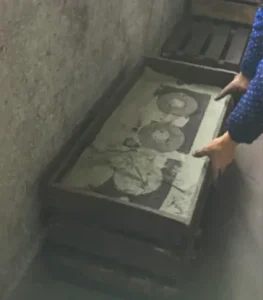

| 4.Установить малые стойки. | 5.Уложить малые плиты. | 6.Разместить изделия на малых плитах. |
 |
 |
 |
| 7.Уложить прокладочные шайбы. | 8.Расставить пустые ящики. | 9.Постоянно проверять, чтобы каналы отверстия были безопасны и свободны. |

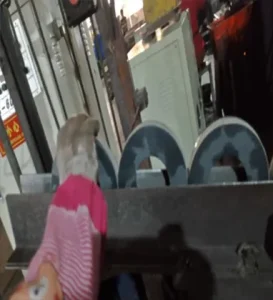

Шлифовка с промывкой
 |
 |
 |
|

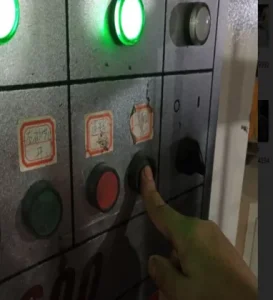

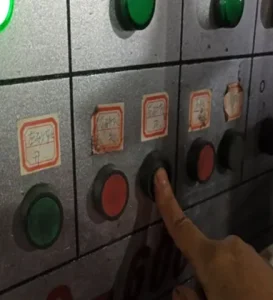

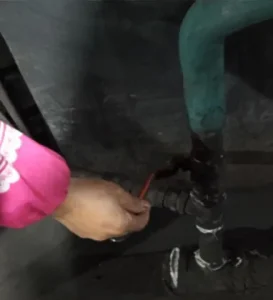

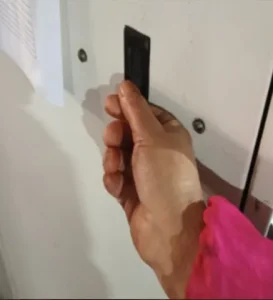

| 1.Открыть левый и правый водозапорные клапаны шлифовального станка. | 2.Нажать вверх переключатель воздуха в шкафу управления, чтобы подключить оборудование к источнику питания. | 3.Запустить левый электродвигатель. | |
 |
 |
 |
 |
| 4.Запустить правый электродвигатель. | 5.Включить переключатель подающего механизма. | 6.Проверить заготовки. | 7.Загрузить материал. |
Проверка и упаковка
 |
 |
 |

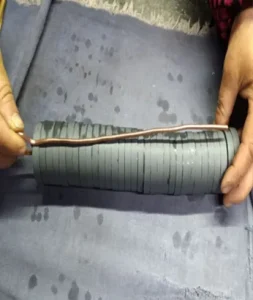

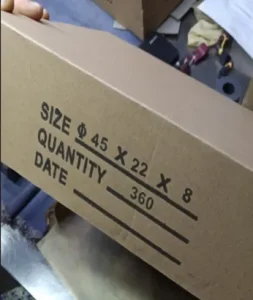

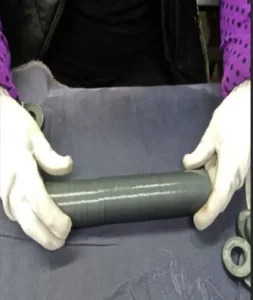

| 1.Сортировка и проверка для выявления бракованной продукции. | 2.Сравнить отобранные годные изделия с контрольным образцом для подтверждения соответствия по высоте. | 3.Взять картонную коробку и сверить, соответствует ли её маркировка спецификации упаковываемой продукции. |
 |
 |
 |

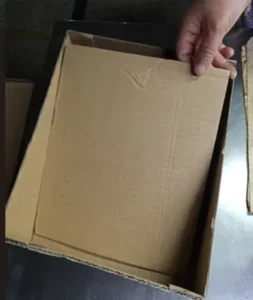

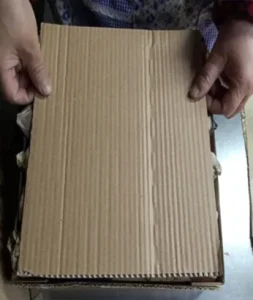

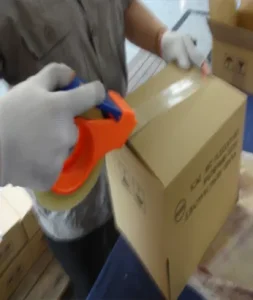

| 4.Запечатать дно коробки. | 5.Поместить картонные накладки на дно коробки. | 6.Упаковка. |
 |
 |
 |

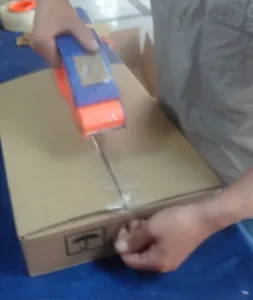

| 7.После заполнения коробки продукцией уложить верхнюю крышку. | 8.Запечатать горловину коробки. | 9.Поставить на коробке штамп с табельным номером сортировщика. |
 |
 |
|
| 10.Поместить упакованную продукцию на поддон. | 11.Укрепить упаковочными ремнями. |
Помещение на склад
 |
 |

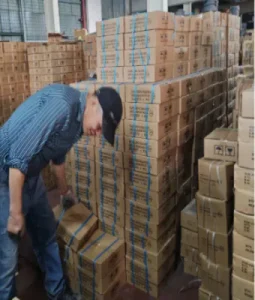

| 1. Зарегистрировать технические характеристики, количество и производительность. | 2. Уложить в штабель и поместить на склад. |
